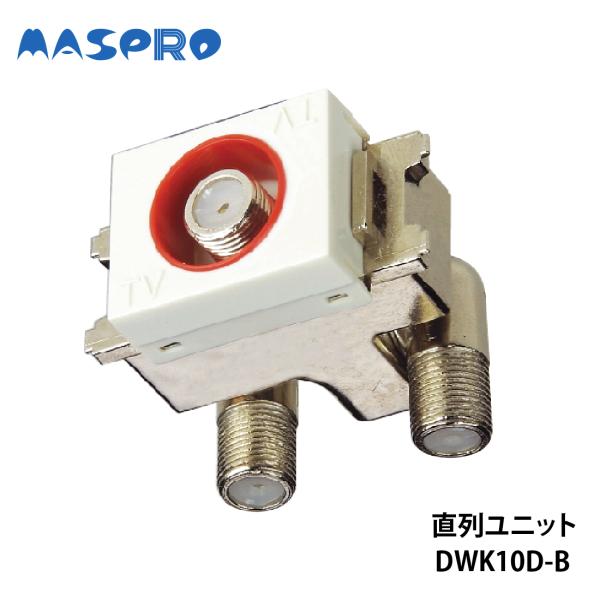

マスプロ電工/MASPRO 直列ユニット 電源挿入型中継用 DWK10D-B テレビ端子 壁面埋込 シールド型 4K8K RoHS対応 爆買

UHF/BS/CS/CATV 3224MHz

【特長】

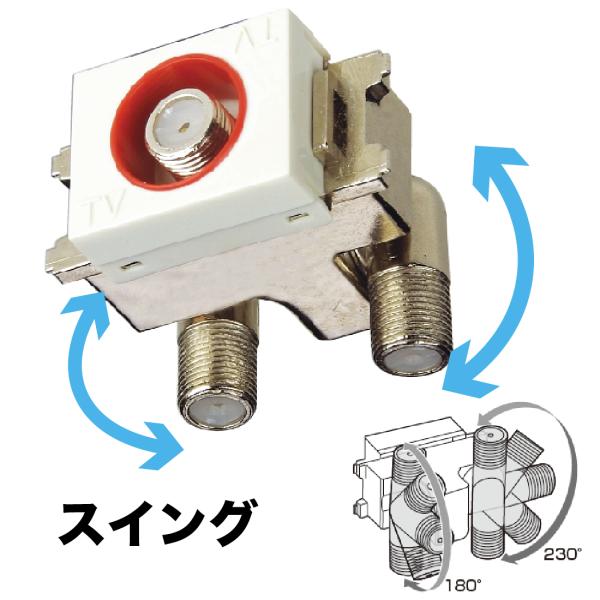

●IN-OUT端子可動型
IN端子とOUT端子が可動しますから、狭いスイッチボックスの中でもF型コネクターが用意に取り付けられます。
また、改修工事などでケーブルが短くなったときにも、端子の向きを変えることにより、最短距離で接続できます。
●TV-IN電流通過
●全端:子F型端子

【仕様】
●通過帯域損失(dB 以下)
 10〜76MHz:1.9
 76〜222MHz:1.4
 222〜770MHz:1.9
 1000〜1489MHz:2.4
 1489〜2150MHz:4
 2150〜2681MHz:4
 2681〜3224MHz:5.5
●結合量(dB 以下)
 10〜76MHz:12
 76〜222MHz:12
 222〜770MHz:12
 1000〜1489MHz:12
 1489〜2150MHz:14.5
 2150〜2681MHz:15
 2681〜3224MHz:16
●逆結合阻止量(dB 以下)
 10〜76MHz:18
 76〜222MHz:25
 222〜770MHz:20
 1000〜1489MHz:18
 1489〜2150MHz:15
 2150〜2681MHz:15
 2681〜3224MHz:15
●VSWR(以下)
 10〜76MHz:2
 76〜222MHz:1.8
 222〜770MHz:1.8
 1000〜1489MHz:2
 1489〜2150MHz:2.5
 2150〜2681MHz:2.5
 2681〜3224MHz:2.5
