ARM N-15/18H60 北川パワーチャック用鉄生爪N-15/18H60 (1S)

アームプロ用生爪

・1セット3個を同時加工の高精度品です。
・寸法指定の特殊生爪も製作可能です。
・旋盤チャック用。
・標準高さ・高爪があります。
・チャック外径(インチ):15/18
・ピッチ(mm):1.5
・長さ(mm):135
・幅(mm):50
・高さ(mm):60
・チャックサイズ(インチ):15/18
・適合チャック:B-215 / N-15 / N-18
・適合メーカー:北川鉄工所
・A(mm):135
・B(mm):50
・H(mm):60
・D(mm):25.5
・E(mm):5
・F(mm):66
・G(mm):43
・M(mm):M20
・I(mm):20
・J(mm):1.5

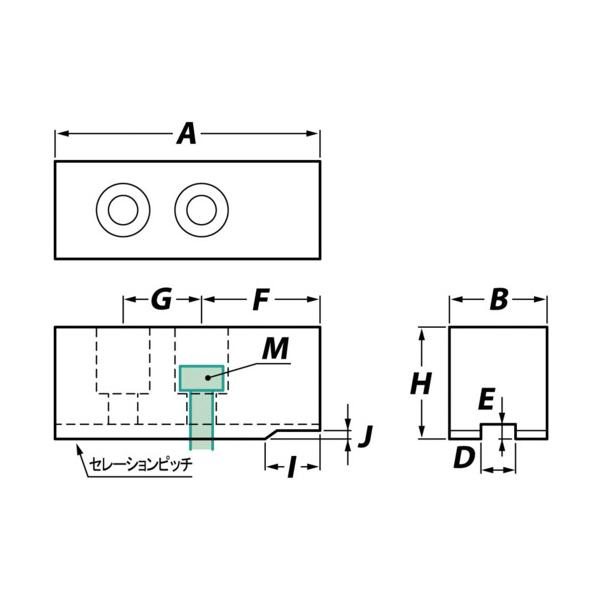

・参考図(爪形状):1
・生爪寸法(参考図参照)
・A(mm):135
・B(mm):50
・H(mm):60
・D(mm):25.5
・E(mm):5
・F(mm):66
・G(mm):43
・M(mm):M20
・I(mm):20
-
ブランド : ARM メーカー : アーム産業
品番 : N-15/18H60
発注コード : 837-7771
カテゴリ : チャック・生爪/生爪
