タナカオメガー柱交換用パイプコーナー１個 AA6505

平日12時までのご注文は当日発送(休日除く)

平日12時までのご注文は当日発送(休日除く)

メーカー：タナカ
商品名：オメガー柱交換用パイプコーナー
商品コード：AA6505
サイズ（mm）：150×45×85
付属金物：専用角ビットビスTBB-75（8本）

ほぞ加工なしで、柱と横架材を接合でき、既存木造住宅の耐震補強に最適です。
無垢材にも使用できます。

【用途・特長】
柱と横架材の接合に使用します。
(1)既存木造住宅の耐震補強に最適です。
(2)柱頭と柱脚に取り付けることにより、ほぞ加工をしないで柱と横架材を接合できるため、施工しやすくなっています。
(3)柱、横架材ともに無垢材での使用ができます。

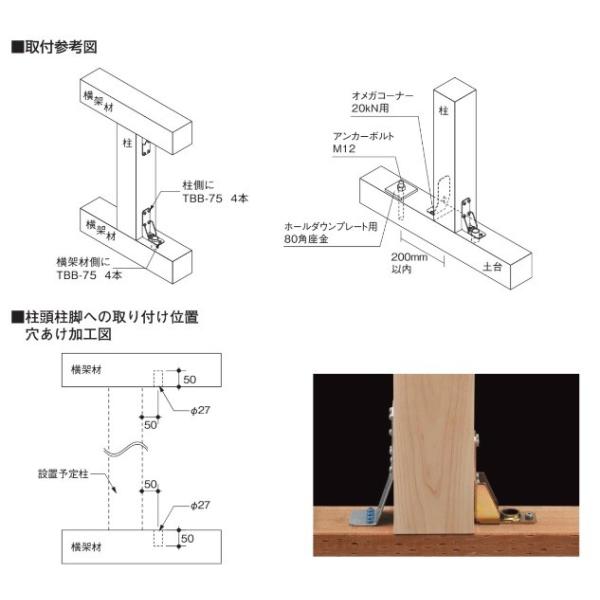

【施工方法】
(1)横架材に対して柱の位置を決め、横架材に設置する柱の面から50mmの位置に木工用キリφ 27で垂直に下穴（深さ50mm程度）をあけます。
(2)本体を（柱）の刻印のあるほうを柱側にして、ハンマー等でパイプ部をφ27の下穴に横架材と金物本体が接するまで打ち込み、柱と金物本体が直角になるよう位置を合わせます。
(3)横架材に専用角ビットビスTBB-75（４本）でとめ付けます。
(4)横架材間の長さに合わせた柱を設置予定位置に入れ込みます。
(5)入れ込んだ柱に専用角ビットビスTBB-75（4 本）でとめ付けます。
