JDE-100 ドルゴ通気弁 100A 屋内 森永エンジニアリング
JDE-100 ドルゴ通気弁 100A 屋内 森永エンジニアリング
設置条件
適用される排水システムと設置位置

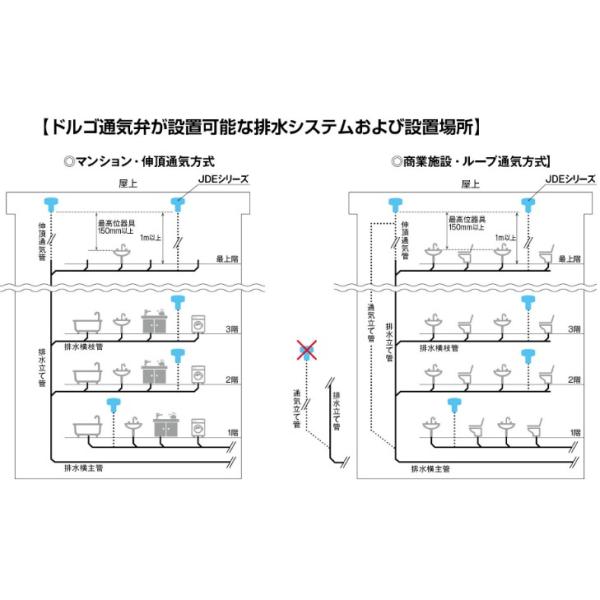

■ドルゴ通気弁が設置可能な排水システム及び設置位置は以下の通りとなります。
※ただし、排水横枝管に設置する場合は、接続される衛生器具数を5台程度とする。
・伸頂通気方式の伸頂通気管の頂部
・ループ通気方式の伸頂通気管の頂部
・伸頂通気方式の排水横枝管のループ通気管および各個通気管の頂部
・ループ通気方式の排水横枝管のループ通気管および各個通気管の頂部
■排水立て管の頂部に設置する場合、床面より1ｍ以上、かつ最上階における最高位器具のあふれ縁より150ｍｍ以上の高所に設置します。
■排水横枝管に設置する場合、通気管の取出し位置は最上流の器具排水管を排水横枝管に接続した直後の下流側とし、その階における最高位器具のあふれ縁より150ｍｍ以上の高所に設置します。
※排水立て管に接続する最下の排水横枝管には設置しないこと（正圧区域での使用禁止）。
材質
■通気弁／ABS
■ゴムシール／EPDM
■Eソケット／ABS
■ゴムリング／CR
■防寒カバー／発泡ポリスチレン
■トップカバー(屋外設置用)／アルミニウム
